您现在的位置:产品指南 > 普通型智能电容器

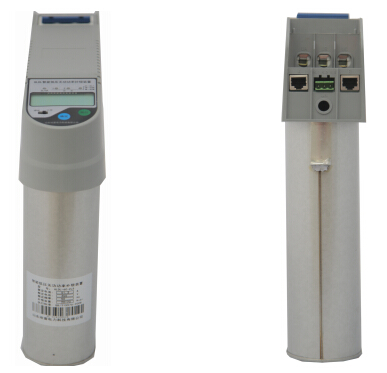

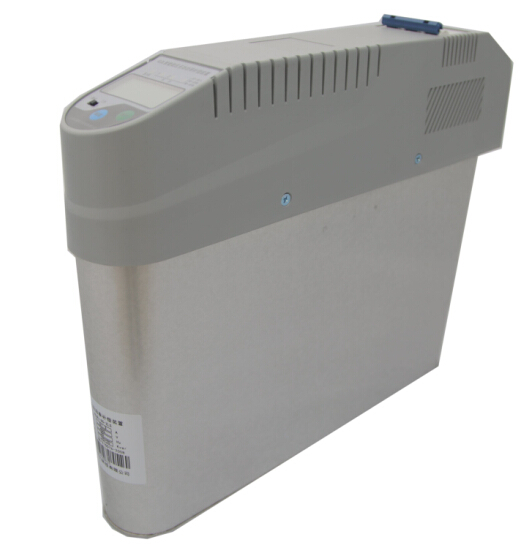

产品名称:普通型智能电容器
产品备注:普通型智能电容器
产品说明
 一、产品介绍

 1、概述

HLDL系列智能低压无功补偿装置是以二组(△型)或一组(Y)低压电力电容器为主体,采用微电子软硬件技术、微型传感技术、微型网络技术和电器制造技术等最新技术成果,将其智能化,实现低压电力无功补偿。准确的过零投切、完善的保护、联机机制、高精度信号测量,使其能够可靠的工作。是低压电力无功自动补偿技术的重大突破,可灵活使用于低压无功补偿的各种场合,改变了现有低压无功自动补偿设备的结构模式,具有结构简洁、生产方便、成本降低、性能提高、维护简便等多项优点。

2、产品特点

    (1) 实现了测控技术与同步开关的完美结合,无可控硅,触点间耐压高,同步投切,开关两端不存在电压叠加现象,控制投切开关的运动速度,提高寿命,对合闸相位进行跟踪修正,开关实现百万次的投切寿命。与现有同类智能型电力电容器比较,具有高可靠、低故障、自身功耗小、长寿命等诸多优势。

(2) 合闸涌流小,实现电容器电压同步过零投入、电流同步过零切除,同步投切完全避免开关过电压,无过压击穿,无拉弧和重燃。

(3) 优化的补偿方式,各项控制保护功能完善,还可配置多种外设,以满足不同的客户需求。

(4) 产品测量保护功能齐全,具备电容器体内温度、电网谐波含量、断相、三相不平衡等特殊保护。

(5) 产品可多台积木式使用,多台使用时自动产生主机,其余为从机,构成无功自动控制系统,个别故障从机自动退出,不影响其他机器工作。主机故障自动退出,产生新的主机,组成新的系统工作,智能化程度极高

(6) 单体电容器液晶屏显示产品工况及电气线路状况,人机对话简洁直观。







二、工作原理

HLDL低压无功补偿智能电容器主要由智能组件、开关电器、传感器和低压电力电容器等组成。

●过零投切原理

过零投切功能由核心器件可控硅和磁保持继电器组合实现,利用可控硅器件本身特性在电压过零点时接通电路、在电流过零点时断开电路,实现“过零投切”功能,控制投入低压电力电容器时产生的涌流小于2倍的额定电流,退运低压电力电容器时不发生燃弧情况,延长了低压电力电容器和开关电器本身的使用寿命,也减少了投切低压电力电容器对电网的冲击,改善了电网的电能质量。磁保持继电器在可控硅投切稳定后动作,降低系统功耗。

●电压保护原理

通过检测电源电压和控制开关的断开,实现低压电力电容器的过电压、欠电压、失电压和三相不平衡电压的保护。

●电流保护原理

通过微型电流互感器,检测低压电力电容器的各相电流和控制开关的断开,可以实现低压电力电容器的各相过电流保护,根据需要可以设置电流保护,替代常规产品中的熔断器和热继电器,不仅具有更好的保护性能,而且减少了常规产品中熔断器和热继电器所造成的功率损耗。

●电容器体内温度保护原理

通过低压电力电容器内部的微型温度传感器(热敏电阻RT),测得低压电力电容器的内部工作温度,根据该温度测量值可以设置低压电力电容器体内温度分级保护,或者温度反时限保护。低压电力电容器体内温度保护是极其重要保护之一,工作电源电压过高、过谐波及环境过温度均会引起低压电力电容器体内温度升高,超过其限值将会严重影响低压电力电容器的使用寿命。设置低压电力电容器体内温度保护,可以在其体内温度超值时退出运行,有其它低压电力电容器替换运行,从而延长低压电力电容器的使用寿命。



三、产品额定容量

补偿方式

产品类别

容量(kvar

规格型号

备注

三相

共补

普通产品

20+20

HLDL-8-ZLS/450-20.20

本产品使用于谐波电压总畸变率<5%,谐波电流不超过《电能质量公用电网谐波》规定的谐波电流允许值的用电场合。

20+10

HLDL-8-ZLS/450-20.10

10+10

HLDL-8-ZLS/450-10.10

10+5

HLDL-8-ZLS/450-10.5

5+5

HLDL-8-ZLS/450-5.5

分相

补偿

Y

普通产品

20

HLDL-8-ZLF/250-20

10

HLDL-8-ZLF/250-10

5

HLDL-8-ZLF/250-5

备注:

1、额定容量是以智能式低压电力电容器在其额定电压下计算的电容器无功容量,实际工作电压越高,产生的无功容量越大,反之则越小。

三相共补产品最大额定容量为(20+20kvar,两台电容器容量可不同,如(20+10kvar,两台电容器可不同时投、退。分相补偿产品的最大额定容量为20kvar,三相可不同时投、退。

2、电容器的额定电压,略高于其工作电源的电网等级,以保证电网电压在正常波动时,产品能够可靠工作。0.4KV电压等级的电网,三相控制时取450V,分相控制时取250V。如有特殊可以根据实际情况定制(如0.4KV电网,525V电压等级)。额定电压高虽然能延长电力电容器的使用寿命,但是过高的额定电压会使其在正常工作时所产生的无功容量过小。

3、无抗谐波能力的智能式低压电力电容器,可以工作在谐波指标符合国家标准的电网中,对于电网中出现的暂时谐波超标,由于会引起智能式电容器的工作电流和体内温度升高,产品启动过流保护,退出运行而受到保护。

四、产品外形及安装尺寸



五、智能电容器配套附件

  RJ45联机数据拔插线

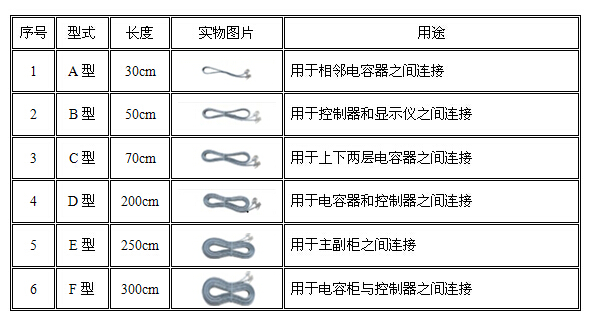

联机数据拔插线为通用RJ45接线端口,联机接线更方便。数据线规格与用途:

●穿心式二次电流互感器

  用于电流取样,若系统中没有选配控制器,则需要配置二次电流互感器,用于智能电容器在进行无功补偿时,引入低压配电负载的电流,测量其功率因数和无功缺额,从而实现适时补偿。

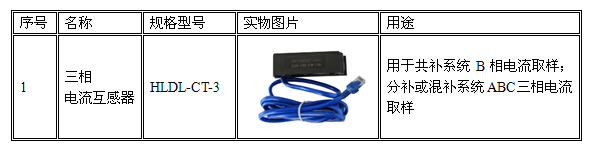

  一次电流互感器的次级线穿过穿心式二次电流互感器,二次电流互感器将系统电流信号转换成电压信号,通过RJ45数据拔插线连接到智能电容器。二次电流互感器规格及用途:



●智能电容器安装脚

用于将智能电容器固定到柜内横梁上,每台智能电容器选配两只安装脚。

●冷压接头

用于接火线和零线。冷压接头的规格有10mm²16mm²两种,黄、绿、红、蓝四色分别对应UAUBUCUN。总容量20kvar以上的智能电容器,火线和零线配16 mm²的冷压接头;20kvar20kvar以下的智能电容器火线和零线配10mm²的冷压接头。
