产品名称:智能电容器投切状态显示仪
产品备注:智能电容器投切状态显示仪
产品说明


一、产品介绍

    智能电容器投切状态指示仪与本公司生产的智能电容器配套使用,替代传统的外接状态指示灯,本产品集成化程度高,外型美观大方,通用仪表尺寸,安装方便,接线简单,能大大提高整柜生产效率,减少出错机率,整体提高产品质量。



二、技术条件

1、主要功能

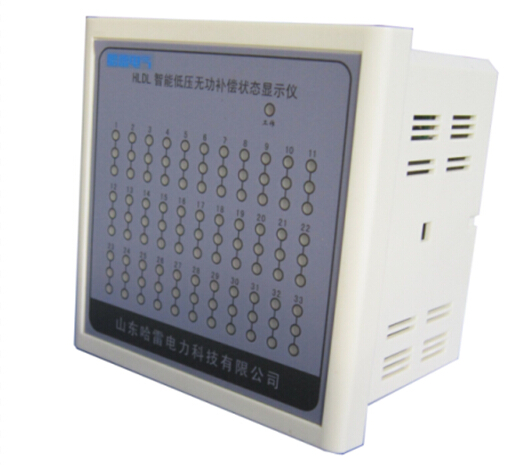

●显示面板上集成100只高亮LED指示灯,功耗小,亮度高。99只灯用于指示33台共补智能电容器或33台分补智能电容器的投切状态。1只工矿灯用于电源指示。

●注:指示灯顺序应对应机号顺序,而不是安装顺序。共补电容每台占用前2LED灯,第3个灯不使用,从上往下分别为C1C2对应的状态;分补电容每台占用3LED灯,从上往下分别为CA,CB,CC对应的状态;指示灯有3种状态,红色表示投入,绿色表示切出,黄色表示故障。

●采用数字通讯方式,与联机的智能电容器交换信息,自动采集电容状态信号并快速刷新显示。

●自带通讯故障检测,当通讯总线故障或无通讯时,状态指示灯亮黄色,提示检查通讯线路。

2、主要技术参数

●使用环境

海拔高度≤3000m,相对湿度20%~90%40℃时),环境温度为-25~65 ,大气压力为79.5106.0kpa,无易燃易爆的介质存在,无导电尘埃及腐蚀性气体存在。

●技术参数:

额定电压:交流50Hz380V±30%;额定功耗:<3W

3、电气接线说明

●通讯总线的连接:系统中有控制器,则按照智能电容器→控制器→状态显示仪的顺序接通讯线;系统中无控制器,则按照二次电流互感器→智能电容器→状态显示仪的顺序接通讯线;通讯线采用产品配套的RJ45网络屏蔽数据拔插线。

4、接线端子定义

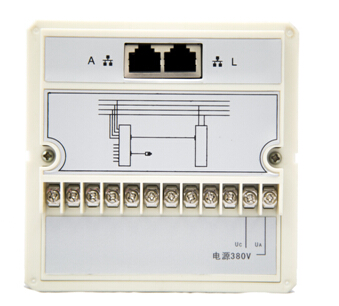

  产品的电气接线端子定义如下图所示:

               HLDL-6ZHX无功补偿状态显示仪接线端子

  状态显示仪安装时,对照后面板电气原理图进行接线,具体接线方式:

  UaUc为显示仪工作电源;

  AB为备用485通信接口;

  RJ45 通信L端与HLDL-6ZHKRJ45通信L端对应连接即可。

  说明:供电电源接入380V电压,其波动应在允许范围内;通讯总线接线详见如上“电气接线说明”。
