您现在的位置:产品指南 > 低压无功补偿控制器

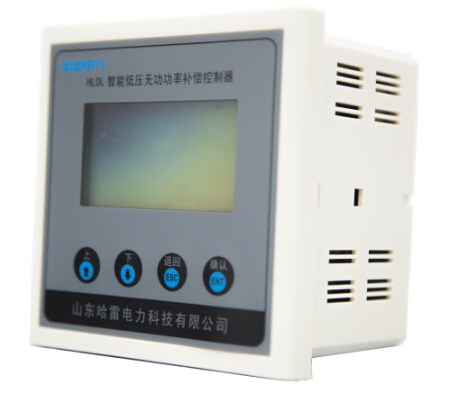

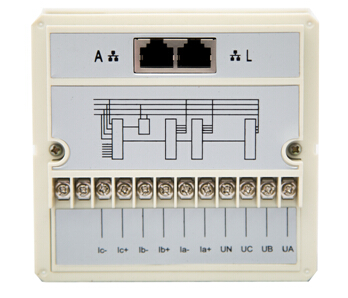

产品名称:低压无功补偿控制器
产品备注:低压无功补偿控制器
产品说明

一、产品概述

    HLDL新一代多功能低压无功功率型控制器采用超强抗干扰单片机,整机自检,防止控制器工作中死机造成的过补偿或不补偿,可靠性极高。采用无功功率为控制物理量、无功趋势预测和延时多点采样技术,有效避免投切振荡。设置过电压、欠电压、缺相保护、谐波监测、配电总电流低流保护、配电系统过温保护等功能,一旦超过预警数值,速切电容器;设有数据通信接口,采用即插即用的方式,满足不同的通信要求。产品可以三相共补控制,也可以三相负荷独立采样,实现电网三相负荷不平衡的分相补偿控制功能。产品在电网低负荷时能闭锁控制,并迅速切除在投的电容,有效防止负荷跌落后产生的过补偿。

二、产品特点及应用

产品名称

规格型号

功能特点

控制应用

低压无功补偿控制器

   HLDL-6ZHK

●主要功能及技术指标见“三、技术条件”;

●工作电源电压畸变率≤30%

●取样电流:总进线柜电流;

●最多可控制48台智能电容器;

●可测量35791113次谐波分量;

●与上位机通讯采用MODBUS协议通讯,地址和通讯速率可设;

●其他主要功能及技术指标见“三、技术条件”。

本公司所有类型低压无功补偿智能电容器



三、技术条件

1 主要功能

  1)、测量功能

  取样互感器极性自动判别,接入时无需考虑极性要求;配电电压、电流、功率因数、无功功率测量;配电系统频率。

  2)、参数设置功能

  过压值、欠压值、过温度值等保护定值的设置;

  延时时间、投入、切除门限等投切限值的设置;

  取样电流互感器变比的设置。

  3)、控制功能

  自动、手动控制电容器的投切;

  自控时,根据受控物理量(无功功率、功率因数)进行投切;

  容量相同的电容器按循环投切原则工作,容量不同的电容器按无功缺额进行编码投切;

  控制器可对系统无功及电压变化进行预测,如投切电容后再需进行逆向操作的则不进行投切。

  4)、保护功能

  配电系统过电压、欠电压、缺相保护速切电容器;配电总电流低流保护,切除电容器;

  配电系统环境温度超限保护,速切电容器;引入无功潮流判断,可有效防止投切振荡;

  5)、 信号功能

  各台电容器投运、退运状态信号显示;各台电容器容量信号显示;配电参数越限信号(过、欠压等)显示;控制器本身或电容器故障显示。

2、主要技术指标

  1)、使用环境

  环境温度:-25~+65℃;

  相对湿度:20%~90%40℃时)

  大气压力:79.5~106.0kpa

  海拔高度:≤3000m

  其它要求:无易燃易爆的介质存在,无导电尘埃及腐蚀性气体存在。

  2)、工作电源

  额定电压:~380V±30%,交流50Hz

  额定功率:≤2W;允许偏差:±20%

  电压波形:正弦波,总畸变率≤5%

  工作频率:48.5~51.5Hz

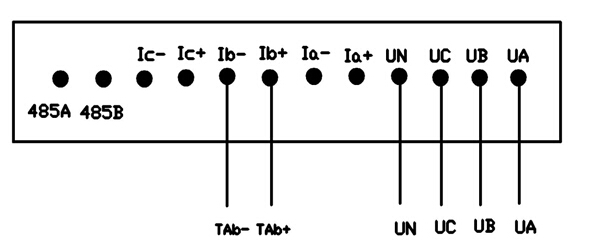

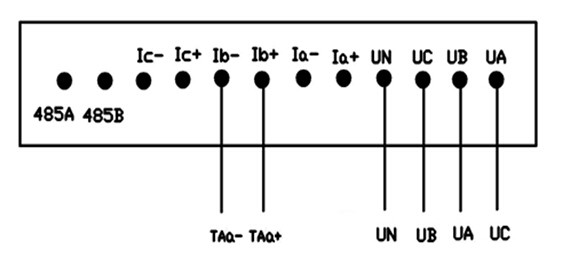

  3)、取样信号

  电压信号:~380V~50Hz

  电流信号:0~5A

  4)、 测量精度

  电压:≤0.5%

  电流:≤0.5%

  无功功率:≤2%

  功率因数:≤0.01

  5)、控制能力

  控制对象:本公司所有类型低压无功补偿智能电容器;

  控制方式:RS-485总线控制;

  控制容量:

  ①三相补偿式:48台共补电容器;

  ②分相补偿式:48台分补电容器;

  ③混合补偿式:48台智能电容器。

  控制精度:

  ①无功功率:最小电容器容量的±10%

  ②功率因数:≤±0.01.

 6)、参数设置

 电流变比设置:1~9999

 控制延时:5~180S
