一、产品介绍

1.概述

     HLDL系列低压抗谐波型智能电容补偿装置是以 △型或Y型低压电力电容器为主体,采用微电子软硬件技术、微型传感器技术、微型网络技术和电器制造技术等最新技术成果,将其智能化,实现低压无功补偿功能。准确的过零投切、完善的保护、联机机制、高精度信号测量,使其能够可靠的工作。主要应用于谐波十分严重的场合的无功补偿,能够可靠运行,不会产生谐振,对谐波无放大作用,并在一定程度上有吸收消除谐波的功能。其中串接7%电抗器的产品使用于主要谐波为5次的电气环境,串接13%电抗器的产品使用于主要谐波为3次的电气环境。

2.产品特点

1)采用高品质工业型低压滤波电力电容器,安全性高;

2)采用同步开关技术,技术先进,性能稳定可靠;

3)采用闭环电路,磁路不饱和,无能源消耗,无电磁辐射;

(4)采用特殊技术与工艺,能有效抑制高次谐波和涌流,抑制313次及以上谐波效果明显;

5模块化结构,组合灵活,扩容方便,安装简单,便于维护;

(6)智能网络,485通讯接口可以接入后台计算机,进行配电综合管理;

7)采用分散控制模式,100万次无故障投切,高可靠性;

8液晶中文显示,操作简单,维护方便,利于现场故障查找;

(9)内加SH防暴器及温控装置,提高严重谐波场合下运行可靠度;

(10)节能效果显著,有效提高功率因数,降低电能消耗,改善电能质量。

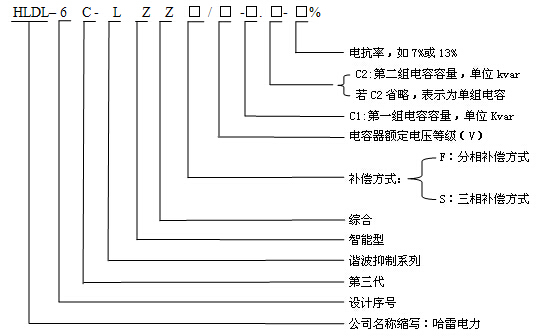

二、产品型号说明





三、产品概观及尺寸

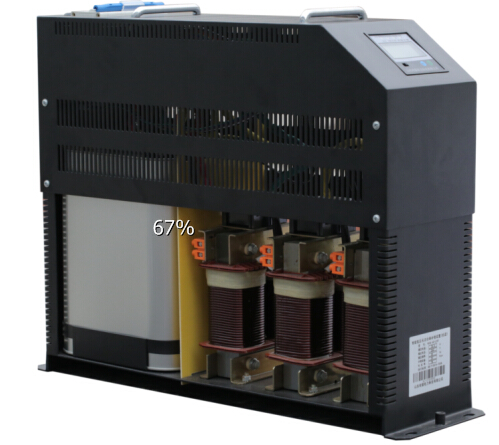

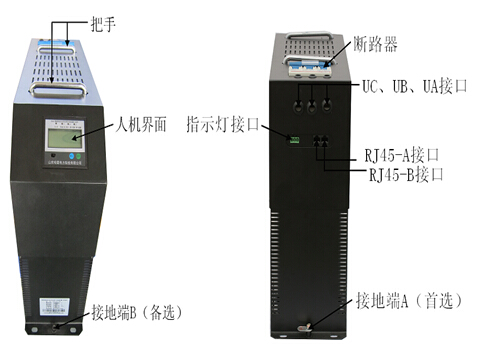

1.产品概观

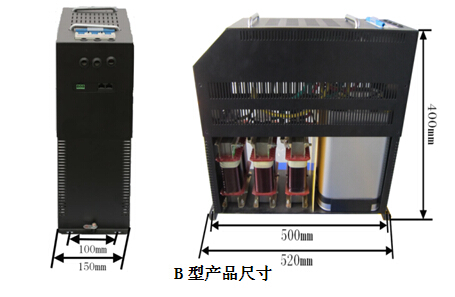

2、产品尺寸及重量

外形尺寸:150(宽)mm×400(高)mm×520(深)mm

固定孔安装尺寸:100mm×500mm

固定孔尺寸:φ9mm×14mm

重量:35kg





四、产品额定容量

1、串联7%电抗的静态谐波抑制型电容器

补偿方式

容量(kvar)

规格型号

备注

名称

静态补偿A

静态补偿B

三相

共补

40

静态谐波抑制型电容器

HLDL-6C-LZZS/450-20.20-7%

HLDL-6C-LZZS/450-40-7%

1、适用于:15%变压器容量<负荷中非线性设备比例≤50%变压器容量。存在一定量谐波的场合。

2、适用于非线性负载产生的57次谐波较大的场合。

30

HLDL-6C-LZZS/450-20.10-7%

HLDL-6C-LZZS/450-30-7%

20

HLDL-6C-LZZS/450-10.10-7%

HLDL-6C-LZZS/450-20-7%

15

HLDL-6C-LZZS/450-10.5-7%

HLDL-6C-LZZS/450-15-7%

10

HLDL-6C-LZZS/450-5.5-7%

HLDL-6C-LZZS/450-10-7%

分相

补偿

Y

20

静态谐波抑制型电容器

HLDL-6C-LZZF/250-20-7%

HLDL-6C-LZZF/250-20-7%

10

HLDL-6C-LZZF/250-10-7%

HLDL-6C-LZZF/250-10-7%

5

HLDL-6C-LZZF/250-5-7%

HLDL-6C-LZZF/250-5-7%

2、串联13%电抗的静态谐波抑制型电容器

补偿方式

容量(kvar)

规格型号

备注

名称

静态补偿A

静态补偿B

40

静态谐波抑制型电容器

*HLDL-6C-LZZS/525-40-13%

1、适用于:负荷中非线性设备比例>50%变压器容量。谐波含量较大的场合。

2、适用于非线性负载产生的3次谐波较大的场合。

30

*HLDL-6C-LZZS/525-30-13%

20

HLDL-6C-LZZS/525-10.10-13%

HLDL-6C-LZZS/525-20-13%

15

HLDL-6C-LZZS/525-10.5-13%

HLDL-6C-LZZS/525-15-13%

10

HLDL-6C-LZZS/525-5.5-13%

HLDL-6C-LZZS/525-10-13%

分相

补偿

Y

20

静态谐波抑制型电容器

HLDL-6C-LZZF/300-20-13%

HLDL-6C-LZZF/300-20-13%

10

HLDL-6C-LZZF/300-10-13%

HLDL-6C-LZZF/300-10-13%

5

HLDL-6C-LZZF/300-5-13%

HLDL-6C-LZZF/300-5-13%

注:带*表示外形尺寸长度加长

备注:

1、产品额定电压与电力电容器额定电压

  HLDL系列静态谐波抑制型智能电容器为了能在各种场合下可靠运行,其额定电压比其工作电源额定电压略高,如0.4KV电源取0.45KV0.22KV电源取0.25KVHLDL系列静态谐波抑制型智能电容器由于其中电抗器的作用,低压电力电容器所受实际电压高于外电源电压。因此,在HLDL系列静态谐波抑制型智能电容器中低压电力电容器的额定电压高于产品的额定电压,如抑制5次谐波的产品电源额定电压0.4KV,产品额定电压0.45KV,而低压电力电容器的额定电压一般取0.48KV。产品中的低压电力电容器、产品和电源(电网)额定电压成如下关系:

  低压电力电容器额定电压>产品额定电压>电源额定电压

2、产品的额定容量与低压电力电容器的额定容量

  HLDL系列静态谐波抑制型智能电容器由于其中电抗器的作用,使产品的额定容量与低压电力电容器的额定容量不相同。

3、电抗器的高线性度

  电抗器是谐波抑制功能的关键部件,用于对谐波的抑制。电网的谐波是由于电网负载的非线性而产生的,谐波抑制中的电抗率与电容器串接后接于电网,也是一种电网负载,因此如果电抗器线性度差,呈现一定的非线性,不仅会降低其谐波抑制性能,而且会产生新的谐波,成为一种新的谐波源,HLDL系列静态谐波抑制型智能电容器中电抗器的线性度在1.8倍额定电流的范围内小于0.15%,因此在工作时几乎无谐波产生。

HLDL系列静态谐波抑制型智能电容器的分相式产品中的各项电抗器相互独立,安装固定时避免电磁互扰,电抗值和线性度不因相邻相的工作与通电与否而变化,十分稳定。

4、复合开关

   HLDL系列静态谐波抑制型智能电容器中投退开关采用复合开关,工作过程中无谐波产生,其零投切偏移度小,涌流小,耐电压,电流冲击能力强,可以在谐波严重的电气环境中可靠运行。



五、接线端子定义与接线方式

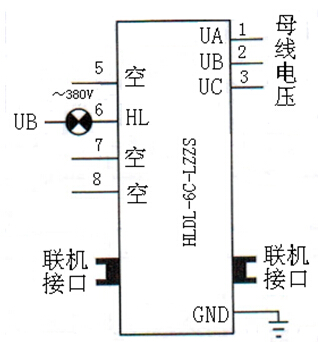

HLDL-6C-LZZS静态谐波抑制共补型接线端子示意图

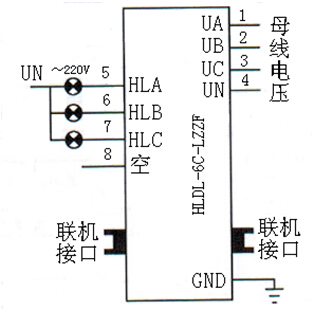

HLDL-6C-LZZF静态谐波抑制分补型接线端子示意图
